スラッジ回収装置

SV-101&ミニモアムーブ

SV-G101

SVアルファMAG



manual-download-banner

グリストラップ用浮上油回収装置



工作機械・加工のプロも生産ラインでフロートを付け液面・液中微細スラッジを同時吸引・タンク清掃も時短でき便利SV-101:最近はエア使用量が気になるという声にも対応特許SVオートなら自動で効率よくエアを止めたり接続したりを繰り返す・業界唯一特許エア駆動なのに満杯になったら停止するスラッジ回収装置:無人運転対応型SVオート「特許渦巻きメッシュは目詰まりを軽減しながら回収」液交換に使え水溶性なら30秒脱水・油性にも強力吸引高性能SVシリーズ

「スラッジ」とは・・・

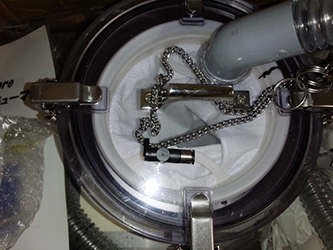

メッシュの中で渦まいて目詰まり軽減
「スラッジ」とは・・・

qrcode

スラッジとは:研磨・切削金属粉・樹脂など多材質になります。
 液面・液中・沈殿と一般的には水より比重が重く沈殿しますが、研磨粉・アルミなど微細スラッジは表面張力で液面に浮きます。
一番厄介なのは、微細スラッジが切削液などにまじり、工作機械に戻り加工時の切削液の吹き出し量を規定より少なくしてしまい加工熱を上げてしまったり、ワーク・刃物工具に微細スラッジを焼き付けてしまうことです。特に錆の発生に困っているのが解決したと感謝されています。まさかと思うでしょうが、クレーム処理に数百万円かかった切削加工工場もあります。

微細スラッジは、フイルター及び工作機械のノズルに詰まり、加工熱による溶着などワーク加工面及び刃物の摩耗などに悪影響をおよぼします。
尚、沈殿スラッジは直接的にクーラントタンク内の切削液の量を減らし加工時の加工熱の上昇の原因になります。半日かかるクーラントタンクの掃除が数十分で終了し、現場の手間をあまりかけずに済むのでこまめに清掃をすることできるので、設備の故障原因などを減らすことができコストメリットが大きいのが特徴です。

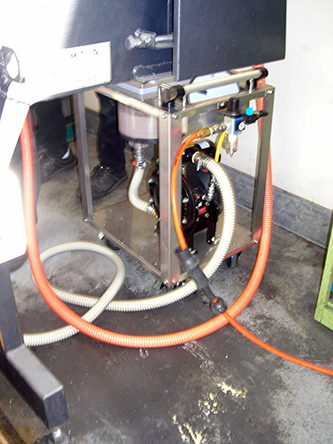

特徴は狭いところでも移動ができ、エア駆動式!
吸引した液は元のタンクに戻すので、加工中でも使え、バッグフイルターを使用してクーラント液のろ過もできるので液の寿命をのばすことができます。
最近では、他社メーカーの製品ではできないオプションで液面スラッジ吸引用のフロートを付けて液中のスラッジと浮上油を同時吸引される企業様が増えています。

製品カタログはこちら>>

「スラッジ」とは・・・「スラッジ」とは・・・
「スラッジ」とは・・・
自動停止機能付きSVオート
スラッジバキューマー

切削加工現場でこんな悩みありませんか!?
フロートをつけて液面・液中スラッジを
同時吸引できるので生産ラインで使われています。
常時運転もできるスラッジバキューマーで解決。

  1. 工具寿命が短くなる微細スラッジがヤスリのように悪さ
  2. 加工精度不安定・・微細スラッジが邪魔をする
  3. ドリル・タップの焼付き微細スラッジが悪さ
  4. ワークなどが錆びる・・・微細スラッジが悪さ
  5. 工作機械のフイルター目詰まりが早い微細スラッジが悪さ
  6. 工作機械周辺の悪臭浮上油の悪さにより硫化ガスの発生
  7. 機械周辺のベタツキ浮上油が悪さオイルミストになる
  8. 切削液の寿命が短い浮上油とスラッジが悪さ
  9. 加工熱の上昇・・浮上油と微細スラッジが悪さ
  10. 洗浄液の汚れがひどい浮上油と微細スラッジが悪さ
  11. クーラント液がタンクから溢れる浮上油と微細スラッジがフイルターに詰り悪さ
  12. 微細スラッジが悪さ:工作機械のアラーム停止するので困っている
  13. スラッジが詰りノズルから切削液吹き出し量が少なくなり困っている

スラッジバキューマー「7つの特徴」

「スラッジ」とは・・・「スラッジ」とは・・・

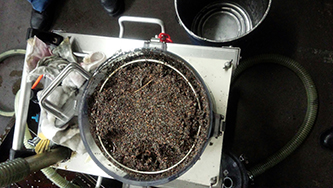

  ・・・油性でもこんなに回収できる・・・

チェック1

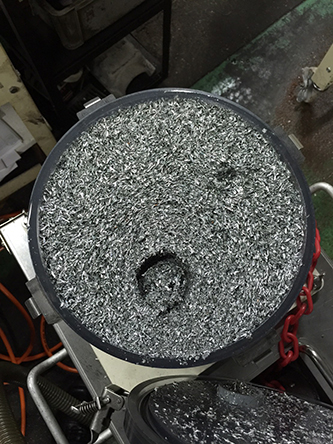

クーラントタンク内浮遊・沈殿スラッジを急速回収(アルミ、マグネシウム、鋳物、樹脂など多種スラッジに対応)

 チェック1、タンク内の浮遊・沈殿スラッジを急速回収(アルミ、鉄、マグネシウム、鋳物、幅広いスラッジに対応)

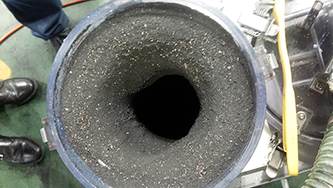

目詰まり軽減できる独自のサイクロン回収:1回5分程度の作業で、約4リットルのスラッジを回収
チェック1、タンク内の浮遊・沈殿スラッジを急速回収(アルミ、鉄、マグネシウム、鋳物、幅広いスラッジに対応)

チェック2

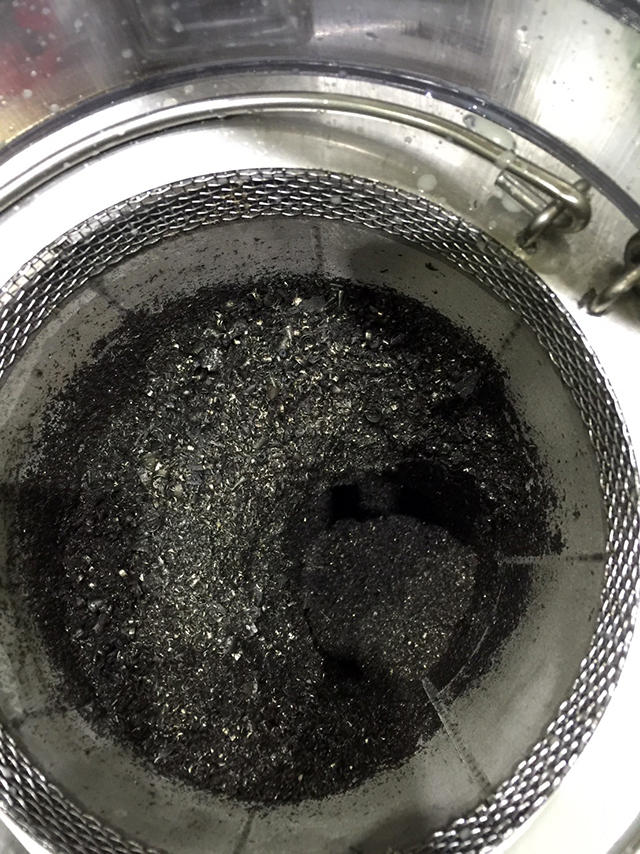

水溶性クーラント液ならメッシュに回収したスラッジを空運転30秒で脱水

チェック2、水溶性クーラント液ならステンレスメッシュに回収したスラッジは簡易脱水されていますチェック2、水溶性クーラント液ならステンレスメッシュに回収したスラッジは簡易脱水されています

水溶性・吸引パワーが違うので鋳物・カーボン・油性にも使える:サイクロンパワーで脱水・液だれが少なく取扱いが簡単です。

チェック3

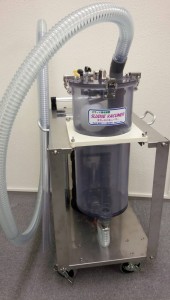

ADバンに載るコンパクトサイズ、重量25キロだから工作機械の狭い裏側にもスムーズに移動可能

地下5mからでも吸引でき、大型工作機械の故障の軽減・クーラントタンクの掃除・ドラム缶への移送が可能です。

チェック3、コンパクトサイズなので、工作機械の裏側にもスムーズに移動できます

チェック4
クーラント・処理液タンク内の5ミクロン研磨粉もSUSメッシュで回収できます。

ステンレスメッシュとバックフィルター(不織布)の両方が使える2WAYスタイルだから、液面吸引にフロートを装着、液面・液中を同時吸引可能:液ろ過もできる新発想のスラッジ回収装置です。

チェック4、クーラント・処理液タンク内の1ミクロンスラッジの回収にも対応しております

チェック5
微細スラッジや研磨粉も強力100リットル毎分ポンプで吸引

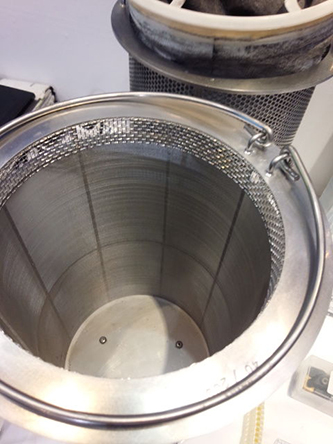

回収は独自の底が脱着式ステンレスメッシュフィルター、掃除が簡単にでき何度でも使用可能。

チェック5、微細スラッジ、粘性スラッジや研磨粉も強力ポンプで吸引

チェック6
エアー駆動で火災の心配がない安全設計、海外でもすぐに使えます。

海外販売実績東南アジアからメキシコまで拡大中です。

チェック6、完全エアー駆動で火災の心配がない安全設計、海外でもすぐに使えます。

チェック7
浮上している微細スラッジは、フロート吸引できるので、他社が真似できない液面と液中を無人で同時吸引している企業が多数あります。

「スラッジバキューマー」ならではの多用途スラッジ回収装置だから吸引パイプを簡単に外せ、ショートパイプに交換すると工作機械の切削液混じりのスラッジとか床にこぼれた液体を吸引でき、ホースを伸ばせばクーラントタンクの奥の方も吸引できます。
しかも、ろ過液をクーラントタンクに戻すだけではなく、ドラム缶へ移送することもできます。

チェック7、浮上しているスラッジは、付け替え式のフロート吸引で回収できます(オプション)

こんな場面にオススメです

現場で困っている?解決できる!

□ 悪臭の軽減効果がある
□ 液ろ過で交換回数を減らすことができる
□ クーリングタワーをキレイにする
□ 切削工具・刃物の寿命を延ばす
□ 加工熱で溶着する金属粉を減らす
□ 1ミクロンから回収できる
□ 加工熱の上昇を軽減できる
□ 加工面精度を安定することができる
□ 工作機械のノズル詰りを減らす
□ 熱処理等の液面・沈殿微細スラッジを回収
□ 高額フィルターの寿命を延ばす
□ ワイヤーカット・研磨機の液ろ過が可能
□ 数分で ドラム缶へ液を移送できる
□1台で 油性・水溶性でも使える
□現場の手間いらず 無人運転タイプも

海外導入実績もあるコンパクト移動式スラッジバキューマー動画でご紹介

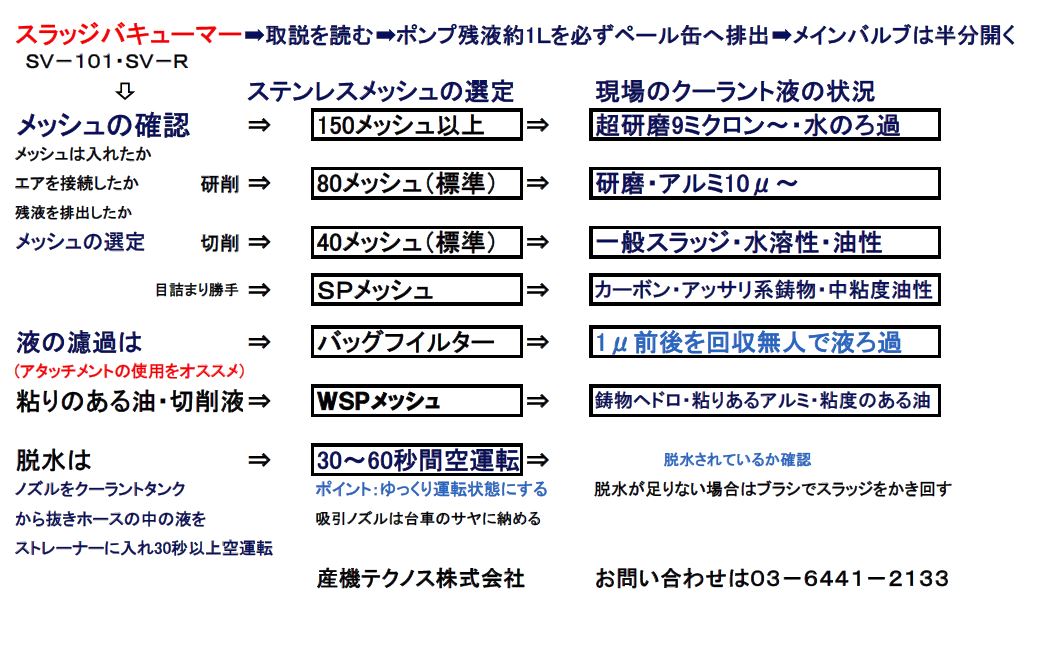

スラッジバキューマーのステンレスメッシュ表

スラッジ回収装置の導入効果(水溶性・油性対応)

  1. 悪臭軽減・・・液面・液中も連続回収
  2. 刃具寿命改善・・・液面・液中も連続回収で大幅改善
  3. ベタつき改善・・・液面・液中も連続回収で大幅改善
  4. オイルミスト軽減・・・液面・液中も連続回収で大幅改善
  5. 切削液寿命改善・・・液面・液中も連続回収で大幅改善
  6. 工作機械故障軽減・・・液面・液中も連続回収で大幅改善
  7. 加工熱上昇抑制・・・液面・液中も連続回収で大幅改善
  8. 加工面精度安定・・・液面・液中も連続回収で大幅改善

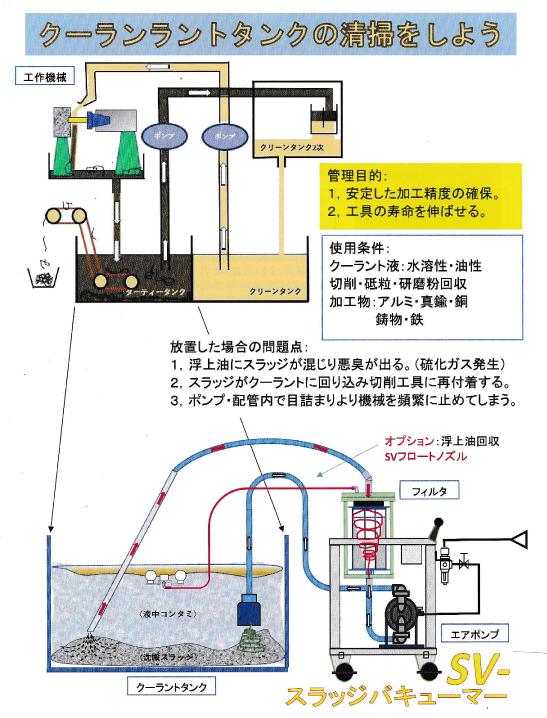

スラッジバキューマーの機構図

スラッジバキューマーの機構図
無料デモ機を試したい方  総合カタログダウンロードはこちらから

オプションフロートを装着、浮遊微細スラッジを吸引できるから高圧クーラントユニットには最適です。
研削・研磨・油性クーラントのろ過が「スラッジバキューマー」でできます。
浮いている微細アルミスラッジが悪さし、困っている企業から液面微細スラッジが吸引できるフロート付きスラッジバキューマーの注文が多い。

sanki_img

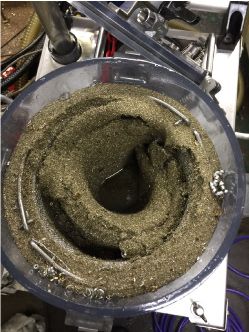

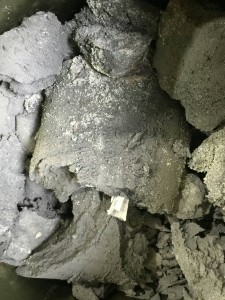

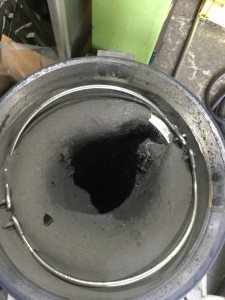

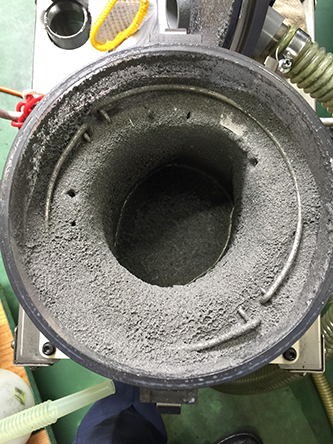

研磨機のクーラントタンク研磨粉回収脱水が30秒で完了!

IMG_6707 IMG_6708

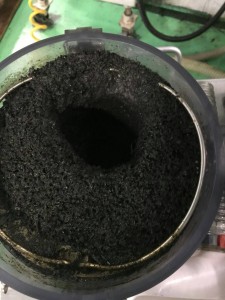

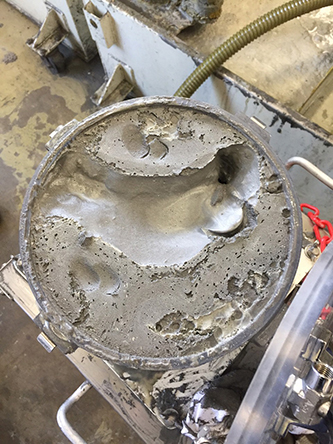

スラッジバキューマーなら鋳物スラッジも脱水!!

IMG_7024

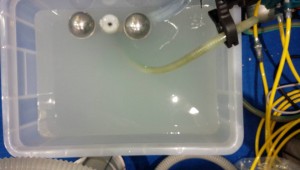

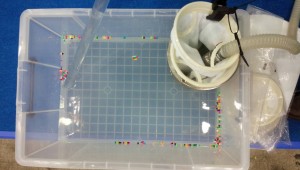

スラッジバキューマーは無人運転で浮遊スラッジを回収!

IMG_7246 IMG_7245

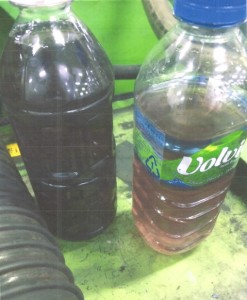

10ミクロンバックフィルターでろ過しました。

特許取得済み!スラッジバキューマーオート

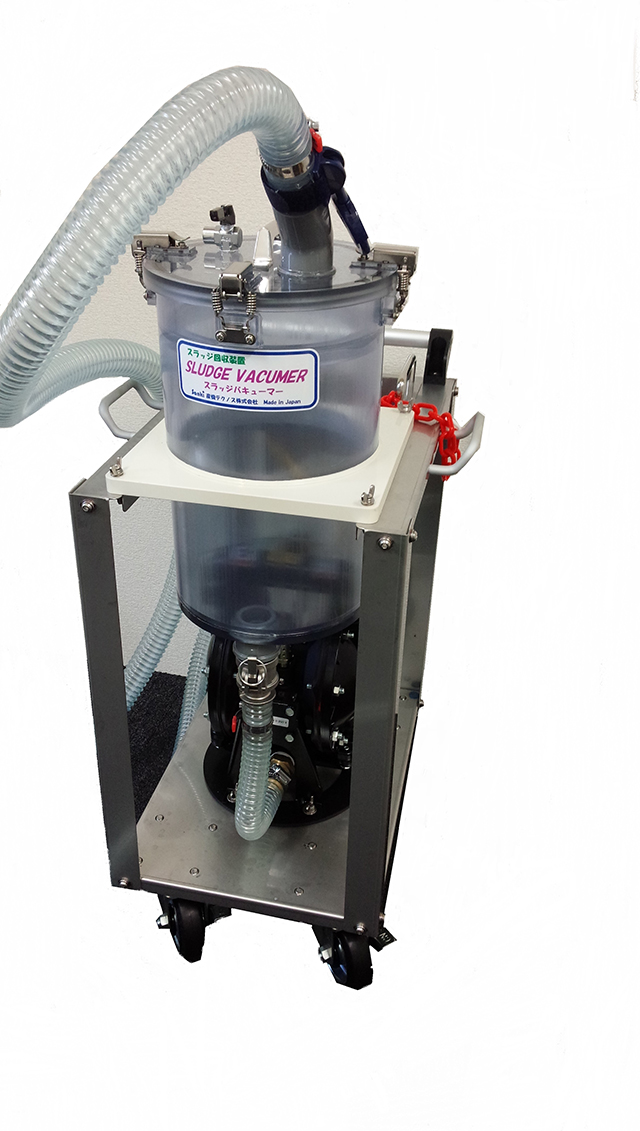

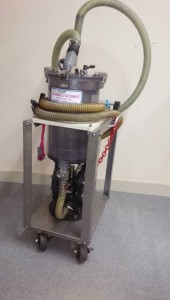

スラッジバキューマーオートの写真です。
特許、スラッジがたまれば自動停止します。
4リッター回収でき5ミクロンから回収可能。
サイクロンの代替えとしてTグループへ導入開始しております!

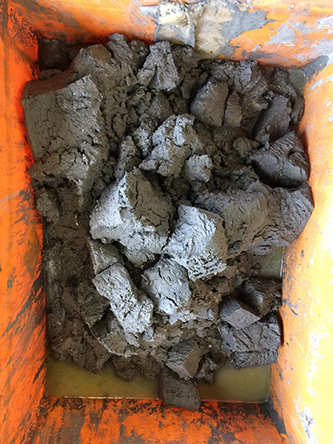

鋳物ヘドロ回収

スラッジバキューマーによる、鋳物回収動画です。
鋳物はヘドロ状態になりますが、スラッジバキューマーなら回収はできます。

一度、ご相談いただければと思います。

製品カタログ

エコモア
エコモア:洗浄機・熱処理・塗装ブース用

製品PDFはこちら

ミニモアムーブ
ミニモアムーブ:工作機械用移動式・自動停止付き

製品PDFはこちら

スラッジバキューマー
スラッジバキューマーSV-101なら選べるSUSメッシュ2個又は2個球フロートとSUSメッシュ1個付き

製品PDFはこちら

SV-R
SV-R:サイクロンSUSメッシュ1個付き

製品PDFはこちら

SVオート
SVオート:無人自動停止付き

製品PDFはこちら

総合カタログ
総合カタログ

製品PDFはこちら
